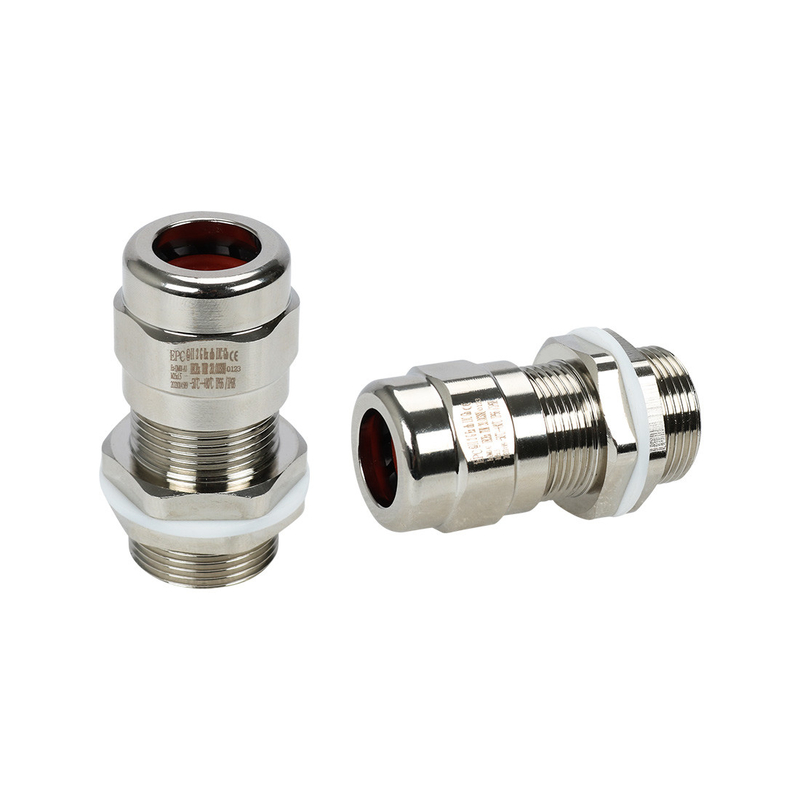

ATEX và IECEx Cáp chống cháy nổ

Bán nóng nhà sản xuất tuyến cáp tuyến cáp tuyến cáp thép không gỉ với ATEX và IECEx

• EX-QM01-A1

• TÍNH NĂNG, ĐẶC ĐIỂM

ATEX và IECEx được chứng nhận để sử dụng an toàn trong môi trường dễ cháy nổ

Con dấu đơn, thích hợp cho cáp không bọc thép.

Ví dụ, cấu trúc.

Cấp độ bảo vệ: IP66/IP68.

• ĐĂNG KÍ

• THÔNG SỐ KỸ THUẬT

Đánh dấu ATEX

Ⅱ2 GD Ex eb ⅡC Gb

Ví dụ tb ⅢC Db IP66/IP68

Đánh dấu ATEX

Ví dụ eb ⅡC Gb

Ví dụ tb ⅢC Db IP66/IP68

Tiêu chuẩn

EN60079-0, EN60079-1, EN60079-7, EN60079-31, IEC 60079-0, IEC60079-1, IEC60079-7, IEC60079-31

Nhiệt độ môi trường: -50℃ ≦ Tamb ≦ +80℃

Chủ đề kết nối: Chủ đề số liệu, Chủ đề NPT

• BẢNG LỰA CHỌN TẦNG CÁP

Kích thước tuyến	Chủ đề đầu vào có sẵn AG (mm)		Đường kính cáp tổng thể ΦB(mm)		Chiều dài ren tối thiểu GL(mm)	nhô ra danh nghĩa Chiều dài L(mm)	Ngang qua Căn hộ/Góc S(ΦE) (mm)
	Hệ mét	NPT	tối thiểu	tối đa
16	M16*1.5	NPT3/8	9,5	12	16	30	27(29)
20	M20*1.5	NPT1/2	9,5	16,5	16	30	27(29)
25	M25 * 1,5	NPT3/4	14	20	16	38	34(37)
32	M32*1.5	NPT1	18	26	18	44	40(44)
40	M40*1.5	NPT1 1/4	24	32,5	18	46	50(55)
50	M50 * 1,5	NPT1 1/2	30	41	20	50	60(67)
63	M63*1.5	NPT2	40	52	21	64	68(73)
75	M75*1.5	NPT2 1/2	50	65	22	70	86(89)
90	M90*1.5	NPT3	62	77	22	80	102 (105)

• SƠ ĐỒ

• HƯỚNG DẪN ĐẶT HÀNG

• EX-QM03-C1K

• TÍNH NĂNG, ĐẶC ĐIỂM

ATEX và IECEx được chứng nhận để sử dụng an toàn trong môi trường dễ cháy nổ

Con dấu đơn, thích hợp cho cáp bọc thép.

Có hiệu lực trên toàn bộ phạm vi nhiệt độ từ -50 ° C đến 80 ° C (-58 ºF đến 176ºF)

Mức độ bảo vệ: IP66 / IP68

• ĐĂNG KÍ

• THÔNG SỐ KỸ THUẬT

Đánh dấu ATEX

Ⅱ2 GD Ex eb ⅡC Gb

Ví dụ db ⅡC Gb Ex tb ⅢC Db IP66 / IP68

Đánh dấu IECEx

Ex eb ⅡC Gb

Ví dụ db ⅡC Gb Ex tb ⅢC Db IP66 / IP68

Tiêu chuẩn

EN60079-0, EN60079-1, EN60079-7, EN60079-31, IEC 60079-0, IEC60079-1, IEC60079-7, IEC60079-31

Nhiệt độ môi trường xung quanh: -50 ℃ ≦ Tamb ≦ + 80 ℃

Chủ đề kết nối: Chủ đề số liệu, Chủ đề NPT

• BẢNG LỰA CHỌN KÍNH CÁP

Kích thước tuyến	Chủ đề đầu vào có sẵn AG (mm)		Đường kính cáp tổng thể			Chiều dài ren tối thiểu GL (mm)	Sự nhô ra danh nghĩa Chiều dài L (mm)	Ngang / Góc S (ΦE) (mm)
			ΦB (mm)		ΦC (mm)
	Hệ mét	NPT	Min	Max	Max
16	M16 * 1,5	NPT3 / 8	9.5	12	/	16	65	24 (29)
20	M20 * 1,5	NPT1 / 2	9.5	16,5	/	16	67	30 (34)
25	M25 * 1,5	NPT3 / 4	14	20	/	16	71	36 (40)
32	M32 * 1.5	NPT1	18	26	/	18	76	45 (51)
40	M40 * 1,5	NPT1 1/4	24	32,5	/	18	76	55 (61)
50	M50 * 1,5	NPT1 1/2	30	41	/	20	91	68 (74)
63	M63 * 1,5	NPT2	40	52	/	21	98	86 (95)
75	M75 * 1,5	NPT2 1/2	50	65	/	22	102	95 (109)

• SƠ ĐỒ

• HƯỚNG DẪN ĐẶT HÀNG



• EX-QM04-B1K

• TÍNH NĂNG, ĐẶC ĐIỂM

ATEX và IECEx được chứng nhận để sử dụng an toàn trong môi trường dễ cháy nổ

Con dấu kép, thích hợp cho cáp bọc thép.

Có hiệu lực trên toàn bộ phạm vi nhiệt độ từ -50 ° C đến 80 ° C (-58 ºF đến 176ºF)

Mức độ bảo vệ: IP66 / IP68.

• ĐĂNG KÍ

• THÔNG SỐ KỸ THUẬT

Đánh dấu ATEX

Ⅱ2 GD Ex eb ⅡC Gb / Ex db ⅡC Gb

Ví dụ: tb ⅢC Db IP66 / IP68

Đánh dấu IECEx

Ex eb ⅡC Gb / Ex db ⅡC Gb

Ví dụ: tb ⅢC Db IP66 / IP68

Tiêu chuẩn

EN60079-0, EN60079-1, EN60079-7, EN60079-31, IEC 60079-0, IEC60079-1, IEC60079-7, IEC60079-31

Nhiệt độ môi trường xung quanh: -50 ℃ ≦ Tamb ≦ + 80 ℃

Chủ đề kết nối: Chủ đề số liệu, Chủ đề NPT

• BẢNG LỰA CHỌN KÍNH CÁP

Kích thước tuyến	Chủ đề đầu vào có sẵn AG (mm)		Đường kính cáp tổng thể				Chiều dài ren tối thiểu GL (mm)	Sự nhô ra danh nghĩa Chiều dài L (mm)	Ngang / Góc S (ΦE) (mm)
			ΦB (mm)		ΦC (mm)
	Hệ mét	NPT	Min	Max	Min	Max
16	M16 * 1,5	NPT3 / 8	9.5	12	6,5	10,5	16	65	24 (29)
20	M20 * 1,5	NPT1 / 2	9.5	16,5	10	14,5	16	67	30 (34)
25	M25 * 1,5	NPT3 / 4	14	20	12,5	19,5	16	71	36 (40)
32	M32 * 1.5	NPT1	18	26	19	25,5	18	76	45 (51)
40	M40 * 1,5	NPT1 1/4	24	32,5	25	31	18	76	55 (61)
50	M50 * 1,5	NPT1 1/2	30	41	31,5	43	20	91	68 (74)
63	M63 * 1,5	NPT2	40	52	42,5	50	21	98	86 (95)
75	M75 * 1,5	NPT2 1/2	50	65	54,5	65	22	102	95 (109)

• SƠ ĐỒ

• HƯỚNG DẪN ĐẶT HÀNG

• EX-QM05-C1K



• TÍNH NĂNG, ĐẶC ĐIỂM

ATEX và IECEx được chứng nhận để sử dụng an toàn trong môi trường dễ cháy nổ

Con dấu đơn, thích hợp cho cáp bọc thép.

Có hiệu lực trên toàn bộ phạm vi nhiệt độ từ -50 ° C đến 80 ° C (-58 ºF đến 176ºF)

Mức độ bảo vệ: IP66 / IP68.

• ĐĂNG KÍ

Đánh dấu ATEX

Ⅱ2 GD Ex eb ⅡC Gb / Ex db ⅡC Gb

Ví dụ: tb ⅢC Db IP66 / IP68

Đánh dấu IECEx

Ex eb ⅡC Gb / Ex db ⅡC Gb

Ví dụ: tb ⅢC Db IP66 / IP68

Tiêu chuẩn

EN60079-0, EN60079-1, EN60079-7, EN60079-31, IEC 60079-0, IEC60079-1, IEC60079-7, IEC60079-31

Nhiệt độ môi trường xung quanh: -50 ℃ ≦ Tamb ≦ + 80 ℃

Chủ đề kết nối: Chủ đề số liệu, Chủ đề NPT

• BẢNG LỰA CHỌN KÍNH CÁP

Kích thước tuyến	Chủ đề đầu vào có sẵn AG (mm)		Đường kính cáp tổng thể			Chiều dài ren tối thiểu L1 (mm)	Tổng chiều dài l (mm)	Ngang / Góc S (ΦE) (mm)
			ΦB (mm)		ΦC (mm)
	Hệ mét	NPT	Min	Max	Max
16	M16 * 1,5	NPT3 / 8	7	16	số 8	15	85	24 (27)
20	M20 * 1,5	NPT1 / 2	7	16	10,5	15	87	24 (27)
25	M25 * 1,5	NPT3 / 4	14	20	15	15	88	30 (33)
32	M32 * 1.5	NPT1	18	25	20	17	96	36 (39)
40	M40 * 1,5	NPT1 1/4	24	33	27	19	105	45 (50)
50	M50 * 1,5	NPT1 1/2	31	40	31	19	108	55 (60)
63	M63 * 1,5	NPT2	41	50	41	20	118	68 (73)
75	M75 * 1,5	NPT2 1/2	52	63	55	21	124	86 (89)
90	M90 * 1,5	NPT3	65	76	65	24	128	96 (99)

• SƠ ĐỒ

• HƯỚNG DẪN ĐẶT HÀNG

• EX-QM06-B1K

• TÍNH NĂNG, ĐẶC ĐIỂM

ATEX và IECEx được chứng nhận để sử dụng an toàn trong môi trường dễ cháy nổ

Con dấu kép, thích hợp cho cáp bọc thép.

Có hiệu lực trên toàn bộ phạm vi nhiệt độ từ -50 ° C đến 80 ° C (-58 ºF đến 176ºF)

Mức độ bảo vệ: IP66 / IP68.

• ĐĂNG KÍ

• THÔNG SỐ KỸ THUẬT

Đánh dấu ATEX

Ⅱ2 GD Ex eb ⅡC Gb / Ex db ⅡC Gb

Ví dụ: tb ⅢC Db IP66 / IP68

Đánh dấu ATEx

Ex eb ⅡC Gb / Ex db ⅡC Gb

Ví dụ: tb ⅢC Db IP66 / IP68

Tiêu chuẩn

EN60079-0, EN60079-1, EN60079-7, EN60079-31, IEC 60079-0, IEC60079-1, IEC60079-7, IEC60079-31

Nhiệt độ môi trường xung quanh: -50 ℃ ≦ Tamb ≦ + 80 ℃

Chủ đề kết nối: Chủ đề số liệu, Chủ đề NPT

• BẢNG LỰA CHỌN KÍNH CÁP

Kích thước tuyến	Chủ đề đầu vào có sẵn (mm)		Đường kính cáp tổng thể				Chiều dài ren tối thiểu L1 (mm)	Tổng chiều dài L (mm)	Ngang / Góc S (ΦE) (mm)
			ΦB (mm)		ΦC (mm)
	Hệ mét	NPT	Min	Max	Min	Max
16	M16 * 1,5	NPT3 / 8	7	16	5	số 8	15	85	24 (27)
20	M20 * 1,5	NPT1 / 2	7	16	5	10,5	15	87	24 (27)
25	M25 * 1,5	NPT3 / 4	14	20	số 8	15	15	88	30 (33)
32	M32 * 1.5	NPT1	18	25	11	20	17	96	36 (39)
40	M40 * 1,5	NPT1 1/4	24	33	14	27	19	105	45 (50)
50	M50 * 1,5	NPT1 1/2	31	40	20	31	19	108	55 (60)
63	M63 * 1,5	NPT2	41	50	30	41	20	118	68 (73)
75	M75 * 1,5	NPT2 1/2	52	63	42	55	21	124	86 (89)
90	M90 * 1,5	NPT3	65	76	52	65	24	128	96 (99)

• SƠ ĐỒ

• HƯỚNG DẪN ĐẶT HÀNG

• EX-QM10-B1

• TÍNH NĂNG, ĐẶC ĐIỂM

ATEX và IECEx được chứng nhận để sử dụng an toàn trong môi trường dễ cháy nổ

Con dấu đơn, thích hợp cho cáp không bọc thép

Cấu trúc ex d.

Mức độ bảo vệ: IP66 / IP68.

• ĐĂNG KÍ

• THÔNG SỐ KỸ THUẬT

Đánh dấu ATEX

Ⅱ2 GD Ex eb ⅡC Gb / Ex db IIC Gb

Ví dụ: tb ⅢC Db IP66 / IP68

Đánh dấu ATEx

Ex eb ⅡC Gb / Ex db ⅡC Gb

Ví dụ: tb ⅢC Db IP66 / IP68

Tiêu chuẩn

EN60079-0, EN60079-1, EN60079-7, EN60079-31, IEC 60079-0, IEC60079-1, IEC60079-7, IEC60079-31

Nhiệt độ môi trường xung quanh: -50 ℃ ≦ Tamb ≦ + 80 ℃

Chủ đề kết nối: Chủ đề số liệu, Chủ đề NPT

• BẢNG LỰA CHỌN KÍNH CÁP

Kích thước tuyến	Chủ đề đầu vào có sẵn (mm)		Đường kính cáp tổng thể ΦB (mm)		Chiều dài ren tối thiểu L1 (mm)	Tổng chiều dài L (mm)	Ngang / Góc S (ΦE) (mm)
	Hệ mét	NPT	Min	Max
16	M16 * 1,5	NPT3 / 8	4	7	16	62	27 (29)
20	M20 * 1,5	NPT1 / 2	5	số 8	16	62	27 (29)
25	M25 * 1,5	NPT3 / 4	số 8	12	16	62	30 (33)
32	M32 * 1.5	NPT1	12	16	18	67	38 (42)
40	M40 * 1,5	NPT1 1/4	16	24	20	77	45 (50)
50	M50 * 1,5	NPT1 1/2	18	28	20	79	55 (60)
63	M63 * 1,5	NPT2	25,5	38	20	81	68 (73)
75	M75 * 1,5	NPT2 1/2	29	46	20	100	85 (89)
90	M90 * 1,5	NPT3	41	60	21	100	98 (102)

• SƠ ĐỒ

• HƯỚNG DẪN ĐẶT HÀNG

• EX-QM10-B1

• TÍNH NĂNG, ĐẶC ĐIỂM

ATEX và IECEx được chứng nhận để sử dụng an toàn trong môi trường dễ cháy nổ

Con dấu đơn, thích hợp cho cáp không bọc thép

Cấu trúc ex d.

Mức độ bảo vệ: IP66 / IP68.

• ĐĂNG KÍ

• THÔNG SỐ KỸ THUẬT

Đánh dấu ATEX

Ⅱ2 GD Ex eb ⅡC Gb / Ex db IIC Gb

Ví dụ: tb ⅢC Db IP66 / IP68

Đánh dấu ATEx

Ex eb ⅡC Gb / Ex db ⅡC Gb

Ví dụ: tb ⅢC Db IP66 / IP68

Tiêu chuẩn

EN60079-0, EN60079-1, EN60079-7, EN60079-31, IEC 60079-0, IEC60079-1, IEC60079-7, IEC60079-31

Nhiệt độ môi trường xung quanh: -50 ℃ ≦ Tamb ≦ + 80 ℃

Chủ đề kết nối: Chủ đề số liệu, Chủ đề NPT

• BẢNG LỰA CHỌN KÍNH CÁP

Kích thước tuyến	Chủ đề đầu vào có sẵn (mm)		Đường kính cáp tổng thể ΦB (mm)		Chiều dài ren tối thiểu L1 (mm)	Chiều dài nhô ra danh nghĩa (mm)	Ngang / Góc S (ΦE) (mm)
	Hệ mét	NPT	Min	Max
16	M16 * 1,5	/	5	số 8	15	30	24 (27)
20	M20 * 1,5	NPT1 / 2	7,5	11,5	15	30	24 (27)
25	M25 * 1,5	NPT3 / 4	11	14,5	15	30	30 (33)
32	M32 * 1.5	NPT1	14	20	20	32	36 (39)
40	M40 * 1,5	NPT1 1/4	19	20	20	32	45 (50)
50	M50 * 1,5	NPT1 1/2	25	32	20	36	55 (60)
63	M63 * 1,5	NPT2	31,5	42,5	20	37	68 (73)

• SƠ ĐỒ

• HƯỚNG DẪN ĐẶT HÀNG

• EX-QM13-B1T

• TÍNH NĂNG, ĐẶC ĐIỂM

ATEX và IECEx được chứng nhận để sử dụng an toàn trong môi trường dễ cháy nổ

Con dấu đơn, thích hợp cho cáp không bọc thép

Cấu trúc ex d.

Mức độ bảo vệ: IP66 / IP68.

• ĐĂNG KÍ

• THÔNG SỐ KỸ THUẬT

Đánh dấu ATEX

Ⅱ2 GD Ex eb ⅡC Gb / Ex db IIC Gb

Ví dụ: tb ⅢC Db IP66 / IP68

Đánh dấu ATEx

Ex eb ⅡC Gb / Ex db ⅡC Gb

Ví dụ: tb ⅢC Db IP66 / IP68

Tiêu chuẩn

EN60079-0, EN60079-1, EN60079-7, EN60079-31, IEC 60079-0, IEC60079-1, IEC60079-7, IEC60079-31

Nhiệt độ môi trường xung quanh: -50 ℃ ≦ Tamb ≦ + 80 ℃

Chủ đề kết nối: Chủ đề số liệu, Chủ đề NPT

• BẢNG LỰA CHỌN KÍNH CÁP

Kích thước tuyến	Chủ đề đầu vào có sẵn (mm)		Đường kính cáp tổng thể ΦB (mm)		Chiều dài ren tối thiểu L1 (mm)	Chiều dài nhô ra danh nghĩa (mm)	Ngang / Góc S (ΦE) (mm)
	Hệ mét	NPT	Min	Max
16	M16 * 1,5	/	5	số 8	15	40	24 (27)
20	M20 * 1,5	NPT1 / 2	7,5	11,5	15	40	24 (27)
25	M25 * 1,5	NPT3 / 4	11	14,5	15	40	30 (33)
32	M32 * 1.5	NPT1	14	20	20	44	36 (39)
40	M40 * 1,5	NPT1 1/4	19	20	20	48	45 (50)
50	M50 * 1,5	NPT1 1/2	25	32	20	49	55 (60)
63	M63 * 1,5	NPT2	31,5	43,5	20	63	68 (73)

• SƠ ĐỒ

• HƯỚNG DẪN ĐẶT HÀNG

• EX-QM18-C1

• TÍNH NĂNG, ĐẶC ĐIỂM

ATEX và IECEx được chứng nhận để sử dụng an toàn trong môi trường dễ cháy nổ

Con dấu đơn, thích hợp cho cáp không bọc thép

Cấu trúc ex d.

Mức độ bảo vệ: IP66 / IP68.

• ĐĂNG KÍ

• THÔNG SỐ KỸ THUẬT

Đánh dấu ATEX

Ⅱ2 GD Ex eb ⅡC Gb / Ex db IIC Gb

Ví dụ: tb ⅢC Db IP66 / IP68

Đánh dấu ATEx

Ex eb ⅡC Gb / Ex db ⅡC Gb

Ví dụ: tb ⅢC Db IP66 / IP68

Tiêu chuẩn

EN60079-0, EN60079-1, EN60079-7, EN60079-31, IEC 60079-0, IEC60079-1, IEC60079-7, IEC60079-31

Nhiệt độ môi trường xung quanh: -50 ℃ ≦ Tamb ≦ + 80 ℃

Chủ đề kết nối: Chủ đề số liệu, Chủ đề NPT

• BẢNG LỰA CHỌN KÍNH CÁP

Kích thước tuyến	Chủ đề đầu vào có sẵn (mm)		Đường kính cáp tổng thể ΦB (mm)		Chiều dài ren tối thiểu L1 (mm)	Chiều dài nhô ra danh nghĩa (mm)	Ngang / Góc S (ΦE) (mm)
	Hệ mét	NPT	Min	Max
16	M16 * 1,5	/	5	số 8	15	57	24 (27)
20	M20 * 1,5	NPT1 / 2	5	số 8	15	57	24 (27)
20	M20 * 1,5	NPT1 / 2	7,5	11,5	15	57	24 (27)
25	M25 * 1,5	NPT3 / 4	11	14,5	15	57	30 (33)
32	M32 * 1.5	NPT1	14	20	20	59	36 (39)
40	M40 * 1,5	NPT1 1/4	19	26	20	60	45 (50)
50	M50 * 1,5	NPT1 1/2	25	32	20	62	55 (60)
63	M63 * 1,5	NPT2	31,5	43,5	20	73	68 (73)

• SƠ ĐỒ

• HƯỚNG DẪN ĐẶT HÀNG



• EX-QM21-C1K

• TÍNH NĂNG, ĐẶC ĐIỂM

ATEX và IECEx được chứng nhận để sử dụng an toàn trong môi trường dễ cháy nổ

Con dấu đơn, thích hợp cho cáp không bọc thép.

Có hiệu lực trên toàn bộ phạm vi nhiệt độ từ -50 ° C đến 80 ° C (-58 ºF đến 176ºF)

Mức độ bảo vệ: IP66 / IP68.

• ĐĂNG KÍ

• THÔNG SỐ KỸ THUẬT

Đánh dấu ATEX

Ⅱ2 GD Ex eb ⅡC Gb / Ex db ⅡC Gb

Ví dụ: tb ⅢC Db IP66 / IP68

Đánh dấu ATEx

Ex eb ⅡC Gb / Ex db ⅡC Gb

Ví dụ: tb ⅢC Db IP66 / IP68

Tiêu chuẩn

EN60079-0, EN60079-1, EN60079-7, EN60079-31, IEC 60079-0, IEC60079-1, IEC60079-7, IEC60079-31

Nhiệt độ môi trường xung quanh: -50 ℃ ≦ Tamb ≦ + 80 ℃

Chủ đề kết nối: Chủ đề số liệu, Chủ đề NPT

• BẢNG LỰA CHỌN KÍNH CÁP

Kích thước tuyến	Chủ đề đầu vào có sẵn (mm)		Đường kính cáp tổng thể			Chiều dài ren tối thiểu L1 (mm)	Tổng chiều dài L (mm)	Ngang / Góc S (ΦE) (mm)
			ΦB (mm)		ΦC (mm)
	Hệ mét	NPT	Min	Max	Max
16	M16 * 1,5	NPT3 / 8	9.5	12	7	16	66	27 (29)
20	M20 * 1,5	NPT1 / 2	9.5	16,5	12	16	66	27 (29)
25	M25 * 1,5	NPT3 / 4	14	20	17	16	68	34 (37)
32	M32 * 1.5	NPT1	18	26	23	18	77	40(44)
40	M40*1.5	NPT1 1/4	24	32,5	30	18	81	50(55)
50	M50 * 1,5	NPT1 1/2	30	41	37	20	88	60(67)
63	M63*1.5	NPT2	40	52	52	21	96	68(73)
75	M75*1.5	NPT2 1/2	50	65	62	22	114	86(89)
90	M90*1.5	NPT3	62	77	66	22	119	102(105)

• SƠ ĐỒ

• HƯỚNG DẪN ĐẶT HÀNG

• EX-QM22-B1K

• TÍNH NĂNG, ĐẶC ĐIỂM

ATEX và IECEx được chứng nhận để sử dụng an toàn trong môi trường dễ cháy nổ

Con dấu kép, thích hợp cho cáp bọc thép.

Có hiệu lực trên toàn bộ dải nhiệt độ từ -50°C đến 80°C (-58 ºF đến 176ºF)

Cấp độ bảo vệ: IP66/IP68.

• ĐĂNG KÍ

• THÔNG SỐ KỸ THUẬT

Đánh dấu ATEX

Ⅱ2 GD Ex eb ⅡC Gb/Ex db ⅡC Gb

Ví dụ tb ⅢC Db IP66/IP68

Đánh dấu ATEx

Ví dụ eb ⅡC Gb/ Ví dụ db ⅡC Gb

Ví dụ tb ⅢC Db IP66/IP68

Tiêu chuẩn

EN60079-0, EN60079-1, EN60079-7, EN60079-31, IEC 60079-0, IEC60079-1, IEC60079-7, IEC60079-31

Nhiệt độ môi trường: -50℃ ≦ Tamb ≦ +80℃

Chủ đề kết nối: Chủ đề số liệu, Chủ đề NPT

• BẢNG LỰA CHỌN TẦNG CÁP

Kích thước tuyến	Chủ đề nhập có sẵn (mm)		Đường kính cáp tổng thể				Chiều dài ren tối thiểu L1(mm)	Tổng chiều dài L(mm)	Ngang qua Căn hộ/Góc S(ΦE) (mm)
			ΦB(mm)		ΦC(mm)
	Hệ mét	NPT	tối thiểu	tối đa	tối thiểu	tối đa
16	M16*1.5	NPT3/8	9,5	12	5	số 8	15	66	27(29)
20	M20*1.5	NPT1/2	9.5	16,5	số 8	10,5	15	66	27 (29)
25	M25 * 1,5	NPT3 / 4	14	20	10	15	15	68	34 (37)
32	M32 * 1.5	NPT1	18	26	15	19,5	19	77	40 (44)
40	M40 * 1,5	NPT1 1/4	24	32,5	19	26	19	81	50 (55)
50	M50 * 1,5	NPT1 1/2	30	41	26	32	19	88	60 (67)
63	M63 * 1,5	NPT2	40	52	31,5	40	19	96	68 (73)
75	M75 * 1,5	NPT2 1/2	50	65	38	50	19	114	86 (89)
90	M90 * 1,5	NPT3	62	77	54,5	62	19	119	102 (105)

• SƠ ĐỒ



• HƯỚNG DẪN ĐẶT HÀNG

• Câu hỏi thường gặp

  Q1.Tôi có thể có một đơn đặt hàng mẫu?

  Có, chúng tôi hoan nghênh đơn đặt hàng mẫu để thử nghiệm và kiểm tra chất lượng.Mẫu hỗn hợp có thể chấp nhận được.
  Quý 2.Làm thế nào để bạn vận chuyển hàng hóa và mất bao lâu để đến nơi?
  Chúng tôi thường vận chuyển bằng DHL, UPS, FedEx hoặc TNT.Nó thường mất 3-5 ngày để đến nơi.Đường hàng không và vận chuyển đường biển cũng không bắt buộc.
