Thông tin chi tiết sản phẩm:
|
| Vật chất: | Vật liệu ABS hoặc thép không gỉ | Đánh giá IP: | IP65 |
|---|---|---|---|
| Đăng kí: | Thiết bị điện tử ngoài trời / trong nhà | Sự bảo đảm: | 5 năm |
| Thời gian làm việc (Giờ): | 50000,100000 | Loại hình: | Hộp đựng mối nối hai mạch điện |
| Điểm nổi bật: | Hộp chống cháy ABS,hộp chống cháy nổ IP65,hộp chống cháy nổ ATEX |
||

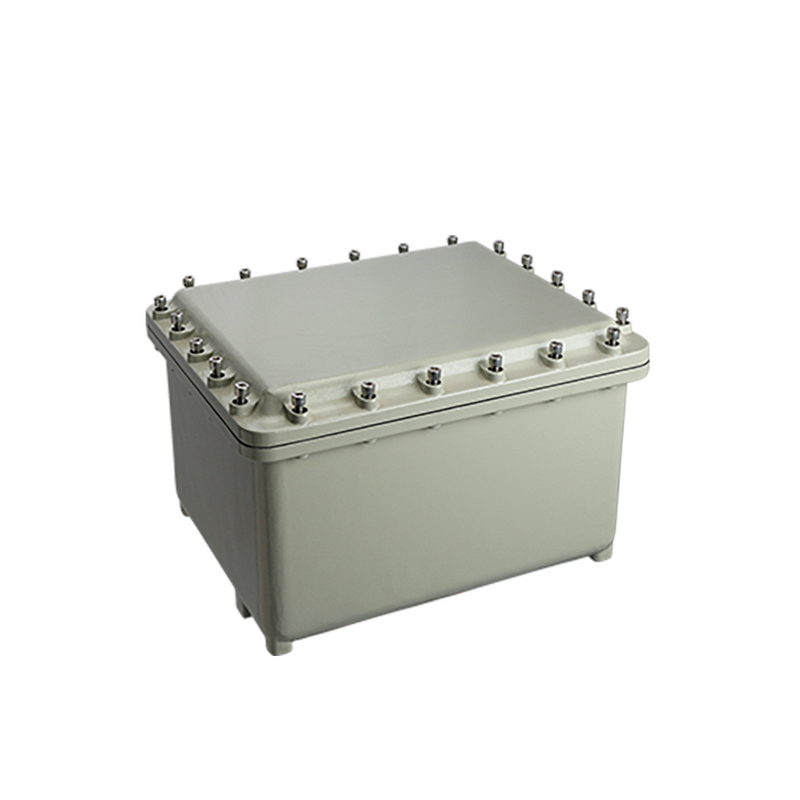

Hộp nối tùy chỉnh Hộp nối đặc biệt Hộp chống cháy nổ EJB Series Hộp nối-19
ATEX và IECEx được chứng nhận để sử dụng trong các khu vực nguy hiểm.
Thân và vỏ được làm bằng hợp kim nhẹ và nhôm không chứa đồng cấp hàng hải.
Các tấm gắn bên trong được làm bằng thép mạ kẽm nhúng nóng hoặc thép không gỉ.
Vít vặn chặt bằng thép không gỉ chống cháy.
Bản lề dài bằng thép không gỉ.
Xử lý phun sơn tĩnh điện bề mặt.
Gioăng cao su silicone trên vỏ
Để sử dụng an toàn trong Khu vực 1 và 2 khí có khả năng nổ và Khu vực 21 và 22 khí quyển bụi.
Đánh dấu ATEX
II 2G Ex db IIB Gb
II 2D Ex tb IIIC Db
Đánh dấu IECEx
Ví dụ db IIB Gb
Ví dụ: tb IIIC Db
Tiêu chuẩn UL
Lớp I, Bộ phận 1, Nhóm C, D
Lớp I, Phân khu 2, Nhóm C, D
Hạng II, Phân khu 1, Nhóm E, F, G
Hạng II, Phân khu 2, Nhóm F, G
Cấp III
EN IEC 60079-0, EN IEC 60079-1, EN IEC 60079-31
Nhiệt độ môi trường xung quanh
-60 ℃ đến + 60 ℃
EJB-A;EJB: Hộp nối chống cháy nổ;A: Mã hình dạng,
Bảng 1
| Loại bao vây | Mã kích thước (mm) | |||||||
| Một | B | C | D | E | F | G | H | |
| EJB-I | 350 | 300 | 200 | 164 | 290 | 240 | 220 | 270 |
| EJB-II | 450 | 350 | 210 | 159 | 378 | 278 | 255 | 355 |
| EJB-III | 560 | 450 | 280 | 223 | 488 | 378 | 360 | 470 |
Lưu ý: Kích thước trong ngoặc chỉ mang tính chất tham khảo
Lưu ý: Mặt phẳng A, B, C và D trong hình cho biết hướng của đầu vào.Số lượng lỗ mở tối đa cho phép đối với các luồng có cùng thông số kỹ thuật.Thiết bị giới thiệu được trang bị một miếng đệm cao su để tránh nới lỏng.
Bảng 2 (Mặt phẳng C và D)
| Loại bao vây | Diện tích khoan LB (mm) | Các mục nhập được phép đủ tiêu chuẩn cho kích thước | ||||||
| ½NPT M20 | ¾NPT M25 | 1 NPT M32 | 1¼NPT M40 | 1½NPT M50 | 2 NPT M63 | 2½NPT M75 | ||
| EJB-I | 240 * 110 | 15 | 10 | số 8 | 6 | 3 | 2 | 2 |
| EJB-II | 320 * 110 | 21 | 12 | 11 | 10 | 4 | 3 | 3 |
| EJB-III | 320 * 110 | 21 | 12 | 11 | 10 | 4 | 3 |
3 |
Bảng 3 (Mặt phẳng A và B)
| Loại bao vây | Diện tích khoan LB (mm) | Các mục nhập được phép đủ tiêu chuẩn cho kích thước | ||||||
| ½NPT M20 | ¾NPT M25 | 1 NPT M32 | 1¼NPT M40 | 1½NPT M50 | 2 NPT M63 | 2½NPT M75 | ||
| EJB-I | 180 * 110 | 12 | 7 | 6 | 6 | 2 | 2 | 1 |
| EJB-II | 220 * 115 | 15 | số 8 | số 8 | 6 | 3 | 2 | 2 |
| EJB-III | 320 * 160 | 28 | 18 | 17 | 14 | số 8 | 3 | 2 |
Bảng 4
| Kích thước mục nhập | Khoảng cách tối thiểu của lối vào mm (inch) | ||||||
| Số liệu NPT | ½NPT M20 | ¾NPT M25 | 1 NPT M32 | 1¼NPT M40 | 1½NPT M50 | 2 NPT M63 | 2½NPT M75 |
| ½NPT M20 * 1,5 | 46 (1.81) | 49 (1,93) | 52 (2,05) | 59 (2,32) | 61 (2,40) | 76 (2,99) | 86 (3,39) |
| ¾NPT M25 * 1,5 | 52 (2,05) | 55 (2,17) | 64 (2,52) | 69 (2,72) | 79 (3,11) | 89 (3,50) | |
| 1 NPT M32 * 1.5 | 58 (2,28) | 65 (2,56) | 72 (2,83) | 82 (3,23) | 92 (3,62) | ||
| 1¼NPT M40 * 1.5 | 72 (2,83) | 79 (3,11) | 89 (3,50) | 99 (3,90) | |||
| 1½NPT M50 * 1,5 | 85 (3,35) | 95 (3,74) | 106 (4,17) | ||||
| 2 NPT M63 * 1.5 | 105 (4,13) | 115 (4,53) | |||||
| 2½NPT M75 * 1,5 | 126 (4,96) | ||||||
Bảng 5
| Không. | ANSI / ASME B1.20.1 | ISO-965-1 và ISO 965-3 |
| 1 | ½ NPT | M20 |
| 2 | ¾ NPT | M25 |
| 3 | 1 NPT | M32 |
| 4 | 1¼ NPT | M40 |
| 5 | 1½ NPT | M50 |
| 6 | 2 NPT | M63 |
| 7 | 2½ NPT | M75 |
Lưu ý: Số lượng ren ăn khớp tối thiểu của NPT là 5. Các cấp hình dạng và phù hợp của ren phải tuân theo các cấp dung sai trung gian hoặc cấp chính xác được quy định trong ISO 965-1 và ISO 965-3.Số lượng chủ đề tham gia tối thiểu là 8.
Bảng 6
| Bảng số lượng đầu vào cáp bao bọc tối đa có thể có | ||||||
| Số bản vẽ | EJB-I | EJB-II | EJB-III | |||
| Số liệu NPT | AB | đĩa CD | AB | đĩa CD | AB | đĩa CD |
| ½NPT M20 * 1,5 | 16 | 20 | 18 | 27 | 18 | 26 |
| ¾NPT M25 * 1,5 | 9 | 12 | 12 | 18 | 15 | 21 |
| 1 NPT M32 * 1.5 | 9 | 12 | 11 | 15 | 14 | 18 |
| 1¼NPT M40 * 1.5 | 5 | 6 | 6 | số 8 | số 8 | 10 |
| 1½NPT M50 * 1,5 | 4 | 6 | 5 | 7 | 6 | 6 |
| 2 NPT M63 * 1.5 | 2 | 3 | 3 | 4 | 3 | 4 |
| 2½NPT M75 * 1,5 | 1 | 2 | 2 | 2 | 2 | 3 |
Lưu ý: Kích thước mở của hộp phân phối là thông số kỹ thuật của tuyến cáp.Việc lựa chọn các thông số kỹ thuật của ruột cáp cần được lựa chọn theo đường kính ngoài của cáp và điều kiện thực tế của môi trường sử dụng.
Bảng 7
| Loại bao vây | Diện tích khoan EF (mm) | Toán tử tối đa được phép |
| EJB-I | 230 * 180 | 12 |
| EJB-II | 310 * 210 | 20 |
| EJB-III | 420 * 310 | 35 |
Lưu ý: Khoảng cách mở Bảng khoảng cách tham chiếu khoảng cách mở
Ghi chú:
một.Kích thước của cửa sổ được xác định bởi dụng cụ do khách hàng lựa chọn, nhiệt độ giới hạn của cửa sổ là -60 ℃ đến + 180 ℃.
b.Khoảng cách giữa đường biên dưới của cửa sổ và các lỗ ren không thuộc bảng khoảng cách của các lỗ.
c.Phải dành đủ chiều dài chiều rộng của mối nối chống cháy và vị trí lắp đặt.
Xử lý chống cháy nổ đối với nắp và cửa sổ quan sát phải tuân theo
EN IEC 60079-1 2014 môi trường nổ –Phần 1: bảo vệ thiết bị bằng vỏ chống cháy "d".
Bảng 8
| Loại bao vây | A (mm) | B (mm) |
| EJB-I | 25 | 10 |
| EJB-II | 25 | 10 |
| EJB-III | 25 | 10 |
Bảng 9
| Loại hình | Sức mạnh năng suất (Mpa) | Mô-men xoắn được áp dụng (Nm) |
| M6X 16-6g | ≥450Mpa | 18 |
| M8X 35-6g | 43 | |
| M10X 35-6g | 84 |
Bảng 10
| Bảng nhiệt (Tổng lượng nhiệt tản ra bởi các thành phần | |||
| Người mẫu | Công suất tiêu tán tối đa (W) | ||
| T4 / T130 ℃ | T5 / T95 ℃ | T6 / T80 ℃ | |
| EJB-I | 350 | 200 | 130 |
| EJB-II | 500 | 280 | 160 |
| EJB-III | 652 | 350 | 200 |
Bảng 11
| Bảng tương ứng về số khối thiết bị đầu cuối | |||
| Số bản vẽ | EJB-I | EJB-II | EJB-III |
| 2,5mm² | 72 CÁI | 100 CÁI | 140 CÁI |
| 4mm² | 64 CÁI | 86 CÁI | 116 CÁI |
| 6mm² | 50 CHIẾC | 66 CÁI | 90 CÁI |
| 10mm² | 24 CÁI | 52 CÁI | 72 CÁI |
| 16mm² | 20 CÁI | 25 CÁI | 60 CÁI |
| 35mm² | 10 CHIẾC | 15 CÁI | 224 CÁI |
| 95mm² | 5 CÁI | 10 CHIẾC | 18 CÁI |
| 120mm² | - | 5 CÁI | 5 CÁI |
| 185mm² | - | - | 5 CÁI |
| 240mm² | - | - | 5 CÁI |
| 300mm² | - | - | 5 CÁI |
