Thông tin chi tiết sản phẩm:
|
| Vật chất: | Nhôm không chứa đồng | Đánh giá IP: | 66-67 |
|---|---|---|---|
| Cri (ra>): | 66 | Nhiệt độ làm việc (℃): | -60- 60 |
| Loại hình: | Hộp điều khiển, Hộp phân phối | Cách sử dụng: | kiểm soát, Công nghiệp điện, Thiết bị đầu cuối phân phối |
| Điểm nổi bật: | Hộp kết nối chống cháy nổ Class 1 Division 1,Hộp kết nối chống cháy nổ ABS,Hộp nối 1 phân chia cấp 1 IP66 |
||
Vụ nổ PD61 Series
Nhôm không đồng, bề mặt phun nhựa.
Vỏ bọc chống cháy loại d.
Có thể được sử dụng như hộp đấu dây, hộp phân phối và hộp điều khiển.
Mức độ bảo vệ: IP66.
Đánh dấu ATEX: Ⅱ 2 G Ex db ⅡB + H₂ T □ Gb 1)
Ⅱ 2 D Ví dụ: tb ⅢC T □ Db IP66
Lưu ý: Xem dữ liệu kỹ thuật của EX-PD61-JX-IIB, 1) EX-PD61-ZM, EX-PD61-DL, EX-PD61-ZC-A, EX-PD61-LK, EX-PD61-QD
Đánh dấu IECEx: Ví dụ: db ⅡB + H₂ T □ Gb 1)
Ví dụ: tb ⅢC T □ Db IP66
Lưu ý: Xem dữ liệu kỹ thuật của EX-PD61-JX-IIB, 1) EX-PD61-ZM, EX-PD61-DL, EX-PD61-ZC-A, EX-PD61-LK, EX-PD61-QD
Đánh dấu UL1203: Hạng I, Phân khu 1, Nhóm C, D
Lớp I, Phân khu 2, Nhóm C, D
Hạng II, Phân khu 1, Nhóm E, F, G
Hạng II, Phân khu 2, Nhóm F, G
Cấp III
Tiêu chuẩn: EN 60079-0, EN 60079-1, EN 60079-31, IEC 60079-0, IEC 60079-1, IEC 60079-31
Điện áp định mức: Max. 100V AC, 50 / 60Hz
Đánh giá hiện tại: Max. 1.200A
Nhiệt độ môi trường: -60 ℃ đến + 60 ℃
Đầu vào cáp: Phích cắm M □ × 1.5 tiêu chuẩn, Xem bảng thông số kỹ thuật
Hướng vào:Đáy
Thiết bị đầu vào cáp: Tùy chọn
Loại khớp chống cháy: khớp trụ, khớp ren, PlaneJoint
Loại cài đặt: Treo tường (Tiêu chuẩn);Gắn giá đỡ (Tùy chọn)
Linh kiện tích hợp: Công tắc chính: bộ ngắt mạch thu nhỏ (MCB) hoặc bộ ngắt mạch vỏ đúc (MCCB) (Lưu ý: bật bảo vệ chống rò rỉ đất
lời yêu cầu)
Công tắc nhánh: bộ ngắt mạch thu nhỏ (MCB) hoặc bộ ngắt mạch vỏ đúc (MCCB) (Lưu ý: bảo vệ rò rỉ đất theo yêu cầu)
Đèn báo đầu cuối EX-D: Đỏ, lục, vàng, lam
Nút EX-A: Đỏ, xanh lá cây, vàng
Công tắc tơ AC
Relay quá tải nhiệt
Lập trình PLC
Khởi động mềm
Công tắc điều khiển EX-K
Ampe kế / Vôn kế
| Mã số | Công suất tiêu tán tối đa (W) | Dòng điện đánh giá tối đa | Kích thước bên ngoài | Kích thước nội bộ | Kích thước lắp | ||||||||
| T4 / T130 ℃ | T5 / T95 ℃ | T6 / T80 ℃ | Một | B | C | một | b | c | d | e | f | ||
| EX-PD61-A | 200 | 120 | 80 | 63A | 250 | 200 | 170 | 192 | 142 | 131 | 180 | 130 | 10 |
| EX-PD61-B | 200 | 120 | 80 | 63A | 300 | 200 | 170 | 242 | 142 | 131 | 230 | 130 | 10 |
| EX-PD61-C | 240 | 140 | 100 | 100A | 350 | 200 | 170 | 292 | 142 | 131 | 280 | 130 | 10 |
| EX-PD61-D | 350 | 200 | 130 | 200A | 350 | 300 | 270 | 290 | 240 | 229 | 280 | 230 | 12 |
| EX-PD61-E | 500 | 280 | 160 | 320A | 450 | 350 | 280 | 378 | 278 | 233 | 365 | 265 | 12 |
| EX-PD61-F | 620 | 350 | 200 | 500A | 560 | 450 | 280 | 488 | 328 | 225 | 475 | 315 | 14 |
| EX-PD61-G | 700 | 400 | 250 | 1000A | 720 | 560 | 350 | 640 | 480 | 285 | 620 | 460 | 14 |
| EX-PD61-H | 800 | 500 | 350 | 1000A | 980 | 720 | 375 | 880 | 620 | 290 | 820 | 560 | 18 |

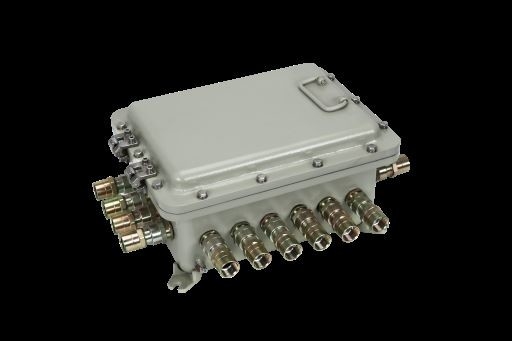

Thích hợp cho hộp đầu cuối của hệ thống phân phối.
Lưu ý: 1. Các đầu nối dây hộp đấu dây EX-PD61 có nhiều phương pháp sắp xếp khác nhau.
2. Nó có thể được tùy chỉnh theo yêu cầu của khách hàng và luôn đáp ứng các hạn chế của chứng chỉ.Số lượng đầu nối tối đa và số lỗ tối đa trên mặt bên đáp ứng các yêu cầu về tiêu tán công suất và độ bền cơ học của vỏ bọc.
3. Bảng này chỉ mang tính chất tham khảo.
1).Vui lòng chỉ định hướng và kích thước của mỗi đầu vào cáp.
2).Đầu vào cáp là tùy chọn và EX-QM-B (Ví dụ d) hoặc EX-QM-C (Ví dụ d) được khuyến nghị.
| Diện tích mặt cắt ngang của cáp (mm) ² | Bảng cho số lượng thiết bị đầu cuối được trang bị tối đa | ||||||||
| Số loại bao vây (Lưu ý: Số loại bao vây tương ứng với kích thước. Ví dụ: A là viết tắt của bao vây 200x250) | |||||||||
| Một | B | C | D | E | F | G | H | ||
| 2,5 (a) | 20 | 28 | 36 | 72 | 100 | 140 | 270 | 264 | 396 |
| 4 (b) | 18 | 25 | 32 | 64 | 90 | 130 | 240 | 248 | 372 |
| 6 (c) | 15 | 21 | 28 | 56 | 80 | 100 | 210 | 200 | 300 |
| 10 (d) | 12 | 18 | 24 | 24 | 60 | 80 | 165 | 160 | 240 |
| 16 (e) | 9 | 15 | 20 | 20 | 25 | 70 | 135 | 136 | 204 |
| 35 (f) | - | 5 | 5 | 10 | 15 | 24 | 64 | 90 | 135 |
| 70 (g) | - | - | - | 5 | 10 | 18 | 25 | 72 | - |
| 120 (giờ) | - | - | - | - | 5 | 5 | 12 | 42 | - |
| 185 (tôi) | - | - | - | - | - | 5 | 10 | - | - |
| 240 (j) | - | _ | - | - | - | 5 | 5 | - | - |
| 300 (k) | - | - | - | - | - | 5 | 5 | - | - |
| Sắp xếp đầu cuối (Số hàng đầu cuối) | 1 | 1 | 1 | 2 | 2 | 2 | 2 | 2 | 3 |

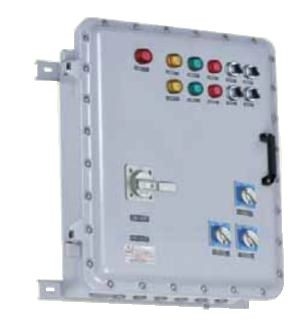

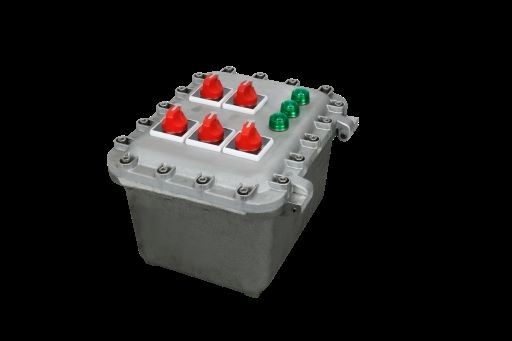

Thích hợp cho hệ thống phân phối đơn vị điều khiển
Lưu ý: 1. Các nút EX-A, đèn báo EX-D, công tắc điều khiển EX-K, ampe kế EX-BA và vôn kế EX-AV, v.v. được bao gồm trong hộp điều khiển EX-PD61.
2. Hộp điều khiển có thể được sử dụng để bật-tắt hoạt động của mạch, cũng như điều khiển từ xa hoặc điều khiển cục bộ về tầng, dừng, corotation và đảo ngược của động cơ, Khi được trang bị ampe kế, nó cũng có thể giám sát hoạt động của động cơ và trạng thái mạch.
3. Nó có thể được tùy chỉnh theo yêu cầu của khách hàng và phù hợp với các giới hạn sử dụng của giấy chứng nhận hợp quy.Số lượng các thành phần che phủ và giá thầu tối đa.số lượng lỗ bên cạnh có thể đáp ứng các yêu cầu về công suất tiêu tán và độ bền cơ học của vỏ bọc.

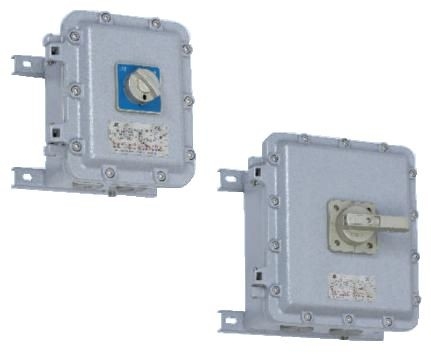

Thích hợp cho đơn vị điện của hệ thống phân phối
Lưu ý: 1.MCB (Bộ ngắt mạch thu nhỏ) hoặc MCCB (Bộ ngắt mạch vỏ đúc), rơle quá tải nhiệt công tắc tơ AC, bộ lập trình PLC, bộ khởi động mềm, nút nhấn EX-A. Chỉ báoEX-D, công tắc điều khiển EX-K, EX-BA ampe kế và vôn kế EX-AV, v.v. được bao gồm trong hộp.
2. Hộp điều khiển có thể được sử dụng để phân phối điện hoặc hoạt động bật-tắt của mạch, cũng như điều khiển khởi động, dừng, đảo chiều và đảo chiều của động cơ và bảo vệ toàn diện cho động cơ.Nó có thể được thiết lập để điều khiển hai địa điểm hoặc điều khiển nhiều địa điểm.
3. Nó có thể được tùy chỉnh theo yêu cầu của khách hàng và phù hợp với các giới hạn sử dụng của giấy chứng nhận hợp quy.Số lượng các thành phần che phủ và tối đa.số lượng lỗ bên cạnh có thể đáp ứng các yêu cầu về độ bền cơ học tiêu tán và bao bọc.
Nhôm không đồng, bề mặt phun nhựa.
Vỏ bọc chống cháy loại d.
Mức độ bảo vệ: IP66-IP67.
Đánh dấu ATEX: II2 G Ex db IIB + H2 T6 / T5 Gb
II2 D Ex tb IIIC T80ºC / 95ºC Db IP66
Đánh dấu IECEx: Ví dụ: db ⅡB + H₂ T6 / T5 Gb
Ví dụ: tb ⅢC T80 ℃ / T95 ℃ Db IP66
Đánh dấu UL1203: Hạng I, Phân khu 1, Nhóm C, D
Lớp I, Phân khu 2, Nhóm C, D
Hạng II, Phân khu 1, Nhóm E, F, G
Hạng II, Phân khu 2, Nhóm F, G
Cấp III
Tiêu chuẩn: EN 60079-0, EN 60079-1, EN 60079-31, IEC 60079-0, IEC 60079-1, IEC 60079-31
Điện áp định mức: Max.800V
Dòng định mức: Tiết diện cáp (mm²)2,5 4 6 10 16 35 70 240
Dòng định mức (A) 24 32 41 57 76 125 192 400
Nhiệt độ môi trường: -60 ℃ đến + 60 ℃
Loại khớp chống cháy: Mặt phẳng khớp
| A, B, C, D là viết tắt của chỉ thị của các đầu vào cáp | ||||||||||||||
| Số đầu cáp tối đa | ||||||||||||||
| Loại bao vây | Một | B | C | D | E | F | G | |||||||
| Kích thước | A / B | ĐĨA CD | A / B | ĐĨA CD | A / B | ĐĨA CD | A / B | ĐĨA CD | A / B | ĐĨA CD | A / B | ĐĨA CD | A / B | ĐĨA CD |
| M20 * 1,5 | 5 | số 8 | 5 | 10 | 5 | 12 | 16 | 20 | 22 | 30 | 24 | 40 | 45 | 65 |
| M25 * 1,5 | 5 | 7 | 5 | 9 | 5 | 10 | 12 | 15 | 15 | 20 | 18 | 27 | 30 | 44 |
| M32*1.5 | 2 | 3 | 2 | 4 | 2 | 6 | 9 | 12 | 12 | 16 | 14 | 21 | 25 | 36 |
| M40*1.5 | 2 | 2 | 2 | 3 | 2 | 4 | 5 | 6 | 6 | 9 | số 8 | 12 | 15 | 21 |
| M50 * 1,5 | 1 | 2 | 1 | 3 | 1 | 3 | 4 | 5 | 5 | 7 | 5 | 9 | 12 | 12 |
| M63*1.5 | 1 | 2 | 1 | 2 | 1 | 3 | 2 | 3 | 3 | 5 | 4 | 7 | 7 | 10 |
| Lưu ý: 1. Không có đầu vào cáp cho thiết kế tiêu chuẩn.Các mục cáp sẽ được khoan bởi người dùng.2. Không có thiết bị nhập cáp. | ||||||||||||||
| Diện tích mặt cắt cáp (mm)² | Bảng cho số lượng thiết bị đầu cuối được trang bị tối đa | |||||||
| Số loại vỏ bọc (Lưu ý: Số loại vỏ bọc tương ứng với kích thước. Ví dụ: A là viết tắt của vỏ bọc 200x250) | ||||||||
| Một | b | C | Đ. | e | F | g | h | |
| 2.5(a) | 20 | 28 | 36 | 72 | 100 | 140 | 270 | 270 |
| 4(b) | 18 | 25 | 32 | 64 | 90 | 130 | 240 | 240 |
| 6(c) | 15 | 21 | 28 | 56 | 80 | 100 | 210 | 210 |
| 10(d) | 12 | 18 | 24 | 24 | 60 | 80 | 165 | 165 |
| 16(e) | 9 | 15 | 20 | 20 | 25 | 70 | 135 | 135 |
| 35(f) | - | 5 | 5 | 10 | 15 | 24 | 64 | 64 |
| 70(g) | - | - | - | 5 | 10 | 18 | 25 | 25 |
| 120(giờ) | - | - | - | - | 5 | 5 | 12 | 12 |
| 185(i) | - | - | - | - | - | 5 | 10 | 10 |
| 240(j) | - | _ | - | - | - | 5 | 5 | 5 |
| 300(k) | - | - | - | - | - | 5 | 5 | 5 |
| Sắp xếp thiết bị đầu cuối (Số lượng hàng thiết bị đầu cuối) | 1 | 1 | 1 | 2 | 2 | 2 | 2 | 2 |
Nhôm không đồng, thép không gỉ.
Bề mặt phun nhựa.
Thiết bị chống rò rỉ đất là tùy chọn.
Cấp độ bảo vệ: IP66-IP67.
Đánh dấu ATEX: Ⅱ 2 G Ex d ⅡB T6 Gb
Ⅱ 2 D Ex tb ⅢC T80℃ Db IP66
Đánh dấu IECEx: Ex db ⅡB+H₂ T6 Gb
Ví dụ tb ⅢC T80℃ Db IP66
Đánh dấu UL1203: Loại I, Phân khu 1, Nhóm C, D
Hạng I, Hạng 2, Nhóm C, D
Hạng II, Hạng 1, Nhóm E, F, G
Hạng II, Hạng 2, Nhóm F, G
Hạng III
Tiêu chuẩn : EN 60079-0, EN 60079-1,EN 60079-31, IEC 60079-0, IEC 60079-1, IEC 60079-31
Điện áp định mức: Max.690V AC, 50/60Hz
Dòng điện định mức: Max.100A
Dòng điện nhánh: 1A, 2A, 4A, 6A, 10A, 16A, 20A, 25A, 32A
Nhiệt độ môi trường: -60℃ đến + 55℃
Mức độ bảo vệ: IP66, IP67
Đầu vào cáp: Đầu cắm M□×1.5 tiêu chuẩn (Xem Bảng lựa chọn)
Hướng vào: Dưới cùng (vào và ra)
Thiết bị đầu vào cáp:Tùy chọn
Loại mối nối chống cháy: Mối nối trụ, Mối nối ren, Mối nối phẳng.
Kiểu lắp đặt: Treo tường (tiêu chuẩn);Gắn giá đỡ (tùy chọn)
Thành phần tích hợp:
Công tắc chính: bộ ngắt mạch thu nhỏ (MCB) hoặc bộ ngắt mạch vỏ đúc (Lưu ý: bảo vệ rò rỉ đấttheo yêu cầu) Công tắc nhánh: cầu dao thu nhỏ (MCB) hoặc cầu dao vỏ đúc (MCCB) (Lưu ý: nối đấtchống rò rỉ theo yêu cầu)
Chỉ báo thiết bị đầu cuối: Đỏ, xanh lá cây, vàng
| Mã số | Sự mô tả | mục cáp | ||||
| Cần gạt chính | Số chi nhánh | Công tắc nhánh | Chi nhánh hiện tại | Số lượng chỉ số | ||
| EX-PD61-ZM-/4□/K/□ | MCB hoặc MCCB Dòng Max.100A | 4 | MCB 1P/2P | 1A 2A 4A 6A 10A 16A 20A 25A 32A Theo yêu cầu | 3 | 1*M32*1.5+4*M25*1.5 |
| EX-PD61-ZM-/6□/K/□ | 6 | 3 | 1*M40*1.5+6*M25*1.5 | |||
| EX-PD61-ZM-/8□/K/□ | số 8 | 3 | 1*M40*1.5+8*M25*1.5 | |||
| EX-PD61-ZM-/10□/K/□ | 10 | 3 | 1*M40*1.5+10*M25*1.5 | |||
| EX-PD61-ZM-/12□/K/□ | 12 | 3 | 1*M40*1.5+12*M25*1.5 | |||
| EX-PD61-ZM-4/□ | _ | 4 | MCB 1P/2P | 1A 2A 4A 6A 10A 16A 20A 25A 32A Theo yêu cầu | 3 | 1*M32*1.5+4*M25*1.5 |
| EX-PD61-ZM-6/□ | 6 | 3 | 1*M40*1.5+6*M25*1.5 | |||
| EX-PD61-ZM-8/□ | số 8 | 3 | 1*M40*1.5+8*M25*1.5 | |||
| EX-PD61-ZM-10/□ | 10 | 3 | 1*M40*1.5+10*M25*1.5 | |||
| EX-PD61-ZM-12/□ | 12 | 3 | 1*M40*1.5+12*M25*1.5 | |||
1. Vui lòng chỉ định số lượng và kích thước của đầu vào cáp và bề mặt lắp đặt của vỏ.
2. Người dùng cung cấp sơ đồ điện.Nếu bạn cần bộ điều khiển đèn, công tắc tơ AC hoặc điều khiển rơle nhiệt, vui lòng chỉ định.
3. Vui lòng ghi rõ các yêu cầu đặc biệt khi đặt hàng.
Chiều của bản vẽ
EX-PD61-ZM-/4□/K/□
EX-PD61-ZM-/6□/K/□
EX-PD61-ZM-/8□/K/□
EX-PD61-ZM-/10□/K/□
EX-PD61-ZM-/12□/K/□
Nhôm không đồng, thép không gỉ.
Bề mặt phun nhựa.
Thiết bị chống rò rỉ đất là tùy chọn.
Cấp độ bảo vệ: IP66-IP67.
Đánh dấu ATEX: II 2 G Ex db ⅡB + H₂ T6 Gb
II 2 D Ex tb ⅢC T80℃ Db IP66
Đánh dấu IECEx: Ex db Ⅱ B+H₂ T6 Gb
Ví dụ tb ⅢC T80℃ Db IP66
Đánh dấu UL1203: Loại I, Phân khu 1, Nhóm C, D
Hạng I, Hạng 2, Nhóm C, D
Hạng II, Phân khu 1, Nhóm E, F, G
Hạng II, Phân khu 2, Nhóm F, G
Cấp III
Tiêu chuẩn: EN60079-0, EN60079-1, EN60079-31, IEC60079-0, IEC 60079-1, IEC 60079-31
Điện áp định mức: Max.690V AC, 50 / 60Hz
Dòng điện nhánh: 1A, 2A, 4A, 6A, 10A, 16A, 20A, 25A, 32A, 40A, 50A, 63A, 80A, 100A, 125A, 160A, 200A, 250A, 320A, 400A
Nhiệt độ môi trường: -60 ℃ đến + 55 ℃
Mức độ bảo vệ: IP66, IP67
Đầu vào cáp: Phích cắm M □ × 1.5 tiêu chuẩn (Xem Bảng lựa chọn)
Hướng vào: Dưới cùng (vào và ra)
Thiết bị đầu vào cáp: Tùy chọn
Loại khớp chống cháy: Treo tường (Tiêu chuẩn);Gắn giá đỡ (Tùy chọn)
Linh kiện tích hợp: Công tắc chính: bộ ngắt mạch thu nhỏ (MCB) hoặc bộ ngắt mạch vỏ đúc (MCCB)
(Lưu ý: bảo vệ rò rỉ đất theo yêu cầu)
Công tắc nhánh: bộ ngắt mạch thu nhỏ (MCB) hoặc bộ ngắt mạch vỏ đúc (MCCB)
(Lưu ý: bảo vệ rò rỉ đất theo yêu cầu)
Phần cuối
Chỉ báo: Đỏ, xanh lá cây, vàng
| Mã số | Sự mô tả | Các mục cáp | ||||
| Cần gạt chính | Số lượng chi nhánh | Công tắc nhánh | Nhánh hiện tại | Số chỉ báo | ||
| EX-PD61-DL- / 4 □ / K / □ | MCB hoặc MCCB Dòng điện Max. 100A | 4 | MCB hoặc MCCB 3P | 1A 2A 4A 6A 10A 16A 20A 25A 32A 40A 50A 63A 80A 100A 125A 160A 200A 250A 320A 400A Theo yêu cầu | 3 | 1 * M50 (M63, M75, M90) * 1.5 4 * M25 (M32, M40, M50, M63) * 1.5 |
| EX-PD61-DL- / 6 □ / K / □ | 6 | 3 | 1 * M50 (M63, M75, M90) * 1.5 6 * M25 (M32, M40, M50, M63) * 1.5 | |||
| EX-PD61-DL- / 8 □ / K / □ | số 8 | 3 | 1 * M50 (M63, M75, M90) * 1.5 8 * M25 (M32, M40, M50, M63) * 1.5 | |||
| EX-PD61-DL- / 10 □ / K / □ | 10 | 3 | 1 * M50 (M63, M75, M90) * 1.5 10 * M25 (M32, M40, M50, M63) * 1.5 | |||
| EX-PD61-DL- / 12 □ / K / □ | 12 | 3 | 1 * M50 (M63, M75, M90) * 1.5 12 * M25 (M32, M40, M50, M63) * 1.5 | |||
| EX-PD61-DL-4 / □ | _ | 4 | MCB hoặc MCCB 3P | 1A 2A 4A 6A 10A 16A 20A 25A 32A 40A 50A 63A 80A 100A 125A 160A 200A 250A 320A 400A Theo yêu cầu | 3 | 1 * M40 * 1.5 + 4 * M25 * 1.5 |
| EX-PD61-DL-6 / □ | 6 | 3 | 1 * M40 * 1.5 + 6 * M25 * 1.5 | |||
| EX-PD61-DL-8 / □ | số 8 | 3 | 1 * M40 * 1.5 + 8 * M25 * 1.5 | |||
| EX-PD61-DL-10 / □ | 10 | 3 | 1 * M40 * 1.5 + 10 * M25 * 1.5 | |||
| EX-PD61-DL-12 / □ | 12 | 3 | 1 * M40 * 1.5 + 12 * M25 * 1.5 | |||
Hướng dẫn đặt hàng: 1. Vui lòng chỉ định số lượng và kích thước của đầu vào cáp và bề mặt lắp đặt của vỏ.
2. Người sử dụng cung cấp sơ đồ điện.Nếu bạn cần bộ điều khiển ánh sáng, công tắc tơ AC hoặc điều khiển rơ le nhiệt, vui lòng nêu rõ.
3. Vui lòng nêu rõ các yêu cầu đặc biệt khi đặt hàng
Đồng không nhôm, thép không gỉ.
Bề mặt phun nhựa.
Thiết bị chống rò rỉ đất là tùy chọn.
Mức độ bảo vệ: IP66-IP67.
Đánh dấu ATEX: II 2 G Ex db ⅡB + H₂ T6 Gb
II 2 D Ex tb ⅢC T80 ℃ Db IP66
Đánh dấu IECEx: Ví dụ: db Ⅱ B + H₂ T6 Gb
Ví dụ: tb ⅢC T80 ℃ Db IP66
Đánh dấu UL1203: Hạng I, Phân khu 1, Nhóm C, D
Lớp I, Phân khu 2, Nhóm C, D
Hạng II, Phân khu 1, Nhóm E, F, G
Hạng II, Phân khu 2, Nhóm F, G
Cấp III
Tiêu chuẩn: EN60079-0, EN60079-1, EN60079-31, IEC60079-0, IEC 60079-1, IEC 60079-31
Điện áp định mức: Max.415V AC
Đánh giá hiện tại: 10A
Nhiệt độ môi trường: -60 ℃ đến + 60 ℃
Mức độ bảo vệ: IP66, IP67
Đầu vào cáp: Phích cắm M □ × 1.5 tiêu chuẩn (Xem Bảng lựa chọn)
Hướng vào: Dưới cùng
Thiết bị đầu vào cáp:Phích cắm M □ × 1,5 tiêu chuẩng (See tanh ấy làelection Tmộtble)
Loại khớp chống cháy: khớp trụ, khớp ren, khớp mặt phẳng.
Linh kiện tích hợp: Nút ấn EX-A, Chỉ báo EX-D, Công tắc điều khiển EX-K, Ampe kế / vôn kế chống cháy nổ
Loại cài đặt: Treo tường
Chỉ báo: Đỏ, xanh lá cây, vàng
Đồng không nhôm, thép không gỉ.
Bề mặt phun nhựa.
Thiết bị chống rò rỉ đất là tùy chọn.
Mức độ bảo vệ: IP66-IP67.
Đánh dấu ATEX: II 2 G Ex db ⅡB + H₂ T6 Gb
II 2 D Ex tb ⅢC T80 ℃ Db IP66
Đánh dấu IECEx: Ví dụ: db Ⅱ B + H₂ T6 Gb
Ví dụ: tb ⅢC T80 ℃ Db IP66
Đánh dấu UL1203: Hạng I, Phân khu 1, Nhóm C, D
Lớp I, Phân khu 2, Nhóm C, D
Hạng II, Phân khu 1, Nhóm E, F, G
Hạng II, Phân khu 2, Nhóm F, G
Cấp III
Tiêu chuẩn: EN60079-0, EN60079-1, EN60079-31, IEC60079-0, IEC 60079-1, IEC 60079-31
Loại khớp chống cháy: khớp trụ, khớp máy bay.
EX-PD61-LK-63 / □ / □ / □
EX-PD61-LK-160 / □ / □ / □
EX-PD61-LK-250 / □ / □ / □
Đồng không nhôm, thép không gỉ.
Bề mặt phun nhựa.
Thiết bị chống rò rỉ đất là tùy chọn.
Mức độ bảo vệ: IP66-IP67.
Đánh dấu ATEX: II 2 G Ex db ⅡB + H₂ T6 Gb
II 2 D Ex tb ⅢC T80 ℃ Db IP66
Đánh dấu IECEx: Ví dụ: db Ⅱ B + H₂ T6 Gb
Ví dụ: tb ⅢC T80 ℃ Db IP66
Đánh dấu UL1203: Hạng I, Phân khu 1, Nhóm C, D
Lớp I, Phân khu 2, Nhóm C, D
Hạng II, Phân khu 1, Nhóm E, F, G
Hạng II, Phân khu 2, Nhóm F, G
Cấp III
Tiêu chuẩn: EN60079-0, EN60079-1, EN60079-31, IEC60079-0, IEC 60079-1, IEC 60079-31
Điện áp định mức: 380 / 400V AC, 50 / 60Hz
Đánh giá hiện tại: 10A
Nhiệt độ môi trường: T6 / T80 ℃ cho Tamb: -60 ℃ đến + 50 ℃;
T5 / T95 ℃ cho Tamb: -60 ℃ đến + 60 ℃
Đầu vào cáp: Phích cắm M □ × 1.5 tiêu chuẩn (Xem Bảng lựa chọn)
Hướng vào: Dưới cùng (vào và ra)
Thiết bị đầu vào cáp: Tùy chọn
Loại khớp chống cháy: khớp trụ, khớp ren, khớp mặt phẳng.
Linh kiện tích hợp: Bộ ngắt mạch thu nhỏ (MCB) hoặc bộ ngắt mạch vỏ đúc (MCCB)
Công tắc tơ AC, rơ le quá tải nhiệt, chỉ báo, nút
| Bắt đầu trực tiếp | |||||
| Người mẫu | Kiểm soát công suất động cơ (kw) | Dòng định mức của bộ ngắt mạch (A) | Có thể điều chỉnh phạm vi cài đặt hiện tại của tản nhiệt (A) | Dòng định mức của công tắc tơ (A) | Kích thước đầu vào cáp |
| EX-PD61 QD-4/16/7 ~ 10 | 4 | 16 | 7 ~ 10, le = 8,5 | 9 | 2 * M25 * 1.5 |
| EX-PD61 QD-5.5 / 20/9 ~ 13 | 5.5 | 20 | 9 ~ 13, le = 11 | 12 | 2 * M25 * 1.5 |
| EX-PD61 DQ-7,5 / 25/12 ~ 18 | 7,5 | 25 | 12 ~ 18, le = 16 | 18 | 2 * M32 * 1.5 |
| EX-PD61 QD-11/32/16 ~ 24 | 11 | 32 | 16 ~ 24, le = 23 | 25 | 2 * M32 * 1.5 |
| EX-PD61 QD-15/40/23 ~ 32 | 15 | 40 | 23 ~ 32, le = 30 | 32 | 2 * M32 * 1.5 |
| EX-PD61 QD-18.5 / 50/30 ~ 38 | 18,5 | 50 | 30 ~ 38, le = 36 | 40 | 2 * M40 * 1.5 |
| EX-PD61 QD-22/63/37 ~ 50 | 22 | 63 | 37 ~ 50, le = 46 | 50 | 2 * M40 * 1.5 |
| Chuyển tiếp và Đảo ngược Bắt đầu | |||||
| Người mẫu | Kiểm soát công suất động cơ (kw) | Dòng định mức của bộ ngắt mạch (A) | Có thể điều chỉnh phạm vi cài đặt hiện tại của tản nhiệt (A) | Dòng định mức của công tắc tơ (A) | Kích thước đầu vào cáp |
| EX-PD61 QD-4 / 16/7 ~ 10 N | 4 | 16 | 7 ~ 10, le = 8,5 | 9 | 2 * M25 * 1.5 |
| EX-PD61 QD-5.5 / 20/9 ~ 13 N | 5.5 | 20 | 9 ~ 13, le = 11 | 12 | 2 * M25 * 1.5 |
| EX-PD61 DQ-7,5 / 25/12 ~ 18 N | 7,5 | 25 | 12 ~ 18, le = 16 | 18 | 2 * M32 * 1.5 |
| EX-PD61 QD-11/32/16 ~ 24 N | 11 | 32 | 16 ~ 24, le = 23 | 25 | 2 * M32 * 1.5 |
| EX-PD61 QD-15/40/23 ~ 32 N | 15 | 40 | 23 ~ 32, le = 30 | 32 | 2 * M32 * 1.5 |
| EX-PD61 QD-18.5 / 50/30 ~ 38 N | 18,5 | 50 | 30 ~ 38, le = 36 | 40 | 2 * M40 * 1.5 |
| EX-PD61 QD-22/63/37 ~ 50 N | 22 | 63 | 37 ~ 50, le = 46 | 50 | 2 * M40 * 1.5 |
Q1.Làm thế nào để bạn vận chuyển hàng hóa và mất bao lâu để đến nơi?
A: Gửi bằng DHL, UPS, FedEx hoặc TNT.Phải mất 3-5 ngày để đến nơi.Đường hàng không và vận chuyển đường biển cũng không bắt buộc.
Quý 2.Tôi có thể có một thứ tự mẫu cho ánh sáng dẫn?
A: Vâng, chúng tôi hoan nghênh đơn đặt hàng mẫu để thử nghiệm và kiểm tra chất lượng.Mẫu hỗn hợp được chấp nhận
Người liên hệ: Anne
Tel: 15986671240
